? 集裝箱龍門吊的結構組成

      重慶集裝箱龍門吊廠家13323731371為港口、碼頭起重機行業全流程系統服務商，提供設計、銷售、安裝、調試、維修、保養、改造等服務。

      重慶集裝箱龍門吊生產廠家分享集裝箱龍門吊的結構組成

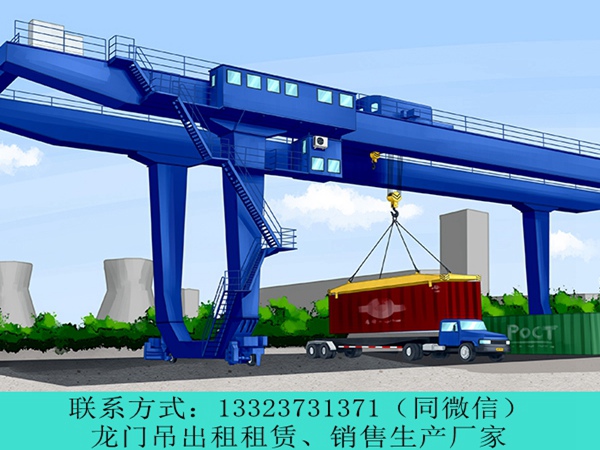

集裝箱龍門吊是用于集裝箱堆場堆碼、裝卸及轉運的大型門式起重設備，其結構設計圍繞 “穩定承載、精準作業、高效移動” 核心需求展開，主要由金屬結構、起升機構、運行機構、小車運行機構、吊具系統、電氣控制系統及安全防護裝置七大核心部分組成，各部分功能協同，確保設備在重載、高頻工況下穩定運行，具體結構及功能如下：

一、金屬結構：設備的 “骨架”，承載與穩定的基礎

金屬結構是集裝箱龍門吊的主體框架，承擔所有載荷（包括集裝箱重量、設備自身重量及風載荷等），決定設備的承載能力與穩定性，主要包括以下部件：

主梁：橫跨堆場通道的水平承重結構，多采用 “箱型截面” 設計（由鋼板焊接而成，內部有加強筋），材質為高強度低合金鋼（如 Q345B、Q690），可承受起升機構、小車及集裝箱的總重量。主梁長度根據堆場 “跨箱數” 設計（常見跨 4-6 個集裝箱寬度，跨度可達 20-40 米），部分雙主梁設計的設備，兩主梁平行布置，之間通過橫梁連接，進一步提升抗扭性能。

支腿：連接主梁與大車運行機構的垂直支撐結構，分為 “剛性支腿” 和 “柔性支腿” 兩種：

剛性支腿：單側固定，與主梁、大車車架剛性連接，限制設備橫向位移，保證作業時的橫向穩定性；

柔性支腿：另一側通過鉸軸與主梁連接，允許設備在溫度變化或軌道不平時產生輕微橫向變形，避免結構應力集中導致開裂。支腿底部與大車車架焊接，整體高度根據堆箱層數設計（如堆 4 層集裝箱的設備，支腿高度約 12-15 米）。

大車車架：位于支腿底部，連接支腿與大車運行機構的水平框架，可分散支腿傳遞的載荷至運行車輪，同時為電氣柜、液壓站等輔助設備提供安裝平臺，部分車架還設有維修走道，方便人員檢修。

小車架：承載起升機構的移動框架，安裝在主梁上方的軌道上，隨小車運行機構沿主梁橫向移動，框架采用輕量化箱型結構，既要保證自身剛性，又需減少移動時的慣性，避免對主梁產生沖擊。

二、起升機構：實現集裝箱 “升降” 的核心動力裝置

起升機構是驅動集裝箱垂直升降的關鍵部件，決定設備的起升重量、起升速度及作業效率，主要由 “動力源、傳動系統、卷繞系統” 三部分組成：

動力源：多采用 “雙電機驅動”（為保證重載下動力充足且運行平穩），電機類型為變頻調速異步電機（可實現無級調速，起升、下降時速度平緩，避免集裝箱晃動），功率根據起升重量設計（如 40 英尺集裝箱龍門吊，電機功率通常為 55-90kW / 臺）。

傳動系統：包括減速器、聯軸器、制動器：

減速器：多為硬齒面圓柱齒輪減速器，將電機的高速旋轉轉化為卷筒的低速大扭矩旋轉，傳動效率可達 95% 以上；

聯軸器：連接電機、減速器與卷筒，傳遞扭矩的同時補償安裝誤差；

制動器：采用盤式制動器（制動平穩、制動力大），起升時保持卷筒靜止，下降時控制速度，緊急情況下可快速制動，防止集裝箱墜落。

卷繞系統：包括卷筒、鋼絲繩、滑輪組：

卷筒：由高強度鋼鍛造而成，表面有螺旋繩槽，用于纏繞鋼絲繩，繩槽數量與鋼絲繩根數匹配；

鋼絲繩：采用鍍鋅多層股鋼絲繩（耐磨、抗疲勞），一端固定在卷筒上，另一端繞過小車架上的定滑輪組和吊具上的動滑輪組，形成 “倍率滑輪組”（常見 2-4 倍率，可省力并提升起升高度）；

滑輪組：定滑輪組固定在小車架下方，改變鋼絲繩方向；動滑輪組與吊具連接，隨吊具升降，通過倍率設計平衡起升力與起升速度。

三、運行機構（大車運行機構）：實現設備 “縱向移動” 的裝置

大車運行機構驅動整個龍門吊沿堆場軌道縱向移動（即沿集裝箱堆垛方向移動），以便覆蓋整個堆場作業區域，主要由 “車輪組、驅動系統、軌道” 組成：

車輪組：每個支腿下方安裝 2-4 個車輪（總車輪數 8-16 個），車輪材質為鍛鋼（耐磨、承載能力強），輪緣用于防止設備脫軌；車輪通過軸承與車軸連接，車軸與驅動系統或被動支承裝置相連。

驅動系統：分為 “集中驅動” 和 “分別驅動” 兩種，主流為分別驅動（每個支腿的車輪組獨立配備電機、減速器、制動器），可通過變頻控制實現兩側車輪同步運行，避免軌道不平時出現 “啃軌” 現象；驅動電機為變頻電機，功率根據設備自重和運行速度設計（通常為 15-30kW / 臺）。

軌道：鋪設在堆場地面的專用鋼軌（多為 QU80、QU100 起重軌），通過預埋件固定在混凝土基礎上，軌道間距與支腿輪距匹配，為車輪提供導向，保證設備縱向移動的直線性。
