      浙江寧波門座式造船門機生產廠家分享門座式造船門機的工作原理

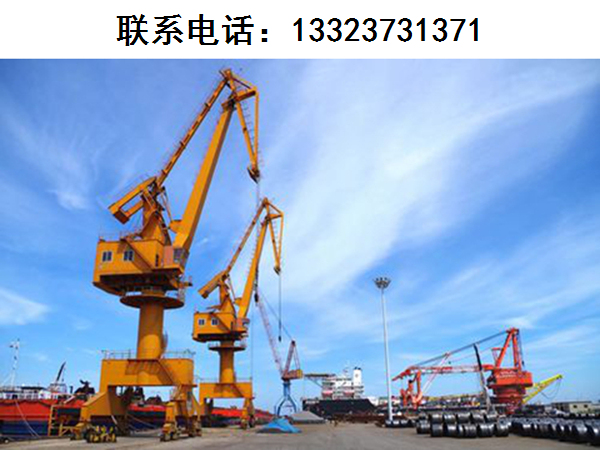

門座式造船門機（又稱門座起重機）是造船廠用于船體吊裝、分段運輸、設備安裝等作業的大型起重設備，其工作原理基于門架支撐、旋轉臂架、變幅機構及起升系統的協同運作，通過多維度的運動配合實現重物的精準吊裝與移位，具體如下：

一、核心結構與動力基礎

門座式造船門機的工作依賴于五大核心結構的聯動，各部分功能明確且相互配合：

門架結構：作為整機的基礎支撐，由兩側門腿和上部橫梁組成，可沿地面軌道（鋪設在造船廠車間或船臺兩側）縱向移動，擴大作業覆蓋范圍。門架需承受整機重量及吊裝負載，通常采用箱型鋼結構，確保穩定性。

旋轉機構：安裝在門架橫梁上方，由旋轉支承（如大型軸承）和驅動裝置（電機 + 減速器）組成，可帶動上部臂架系統 360° 旋轉，實現水平方向的全方位作業。

臂架系統：包括主臂架和副臂架（部分機型），一端與旋轉機構連接，另一端安裝起升滑輪組。臂架可通過變幅機構（液壓油缸或鋼絲繩驅動）調整仰角（從水平到一定角度的傾斜），改變吊裝半徑（吊鉤到旋轉中心的水平距離）。

起升系統：由電機、減速器、卷筒、鋼絲繩、吊鉤等組成，通過卷筒收放鋼絲繩帶動吊鉤升降，實現重物的垂直吊裝。起升系統通常配備多倍率滑輪組，以提升吊裝能力（如 100 噸級門機可通過滑輪組放大牽引力）。

控制系統：以 PLC（可編程邏輯控制器）為核心，結合操作臺、傳感器（如重量傳感器、位置傳感器、角度傳感器）實現對各機構的聯動控制，支持手動操作或半自動化作業。

二、具體工作流程

移位對準

根據吊裝需求，門架沿地面軌道縱向移動，同時旋轉機構帶動臂架旋轉，將吊鉤調整至待吊重物（如船體分段、發動機、鋼板等）的正上方。變幅機構調整臂架仰角，使吊鉤下降至合適高度（與重物掛鉤位置對齊）。

起吊重物

操作人員通過控制臺啟動起升系統，電機驅動卷筒收卷鋼絲繩，吊鉤上升并繃緊，將重物平穩吊起。此時，重量傳感器實時監測負載，若超過額定起重量，過載保護裝置會立即停機并報警，防止設備損壞。

轉運移位

重物吊起后，通過三種運動的協同實現水平轉運：

旋轉機構帶動臂架旋轉，改變重物的水平方向；

變幅機構調整臂架仰角，改變吊裝半徑（如縮短半徑將重物向門架中心移動）；

門架沿軌道縱向移動，實現長距離轉運（如從堆放區到船臺）。

過程中，各機構通過控制系統保持同步，確保重物平穩移動，避免晃動或碰撞。

精準下放

當重物到達目標位置（如船體對接處、安裝平臺）時，起升系統緩慢釋放鋼絲繩，吊鉤下降。同時，旋轉和變幅機構微調位置，使重物精準對位（如船體分段的螺栓孔對齊）。下放完成后，解除吊鉤與重物的連接，完成一次吊裝循環。

三、關鍵技術特點

多自由度聯動：通過門架移動、臂架旋轉、變幅、吊鉤升降四個維度的運動配合，實現三維空間內的靈活作業，尤其適合造船廠復雜的吊裝場景（如大型船體分段的對接、高精度設備安裝）。

大負載能力：造船門機的額定起重量通常從數十噸到數百噸不等（大型門機可達 1000 噸以上），通過高強度鋼材、強化的起升系統和穩定的門架結構，滿足船舶建造中重型部件的吊裝需求。

安全保護系統：配備多重安全裝置，包括：

過載保護：防止超載吊裝；

限位保護：限制臂架最大仰角、旋轉角度、門架移動范圍，避免超程碰撞；

緊急制動：突發故障時立即鎖定所有機構；

防風裝置：門架兩側安裝夾軌器或錨定裝置，防止大風天氣設備滑移。

適應性強：可在室外船臺、室內車間等多種環境作業，部分機型配備防雨、防腐蝕設計，適應造船廠潮濕、多鹽霧的環境（如沿海造船廠）。

總之，門座式造船門機通過機械結構的剛性支撐與多維度運動的精準控制，成為船舶建造中實現重型部件吊裝、轉運和精準安裝的核心設備，其工作原理的核心是 “穩定支撐 + 靈活聯動 + 安全可控”，直接影響船舶建造的效率和精度。
