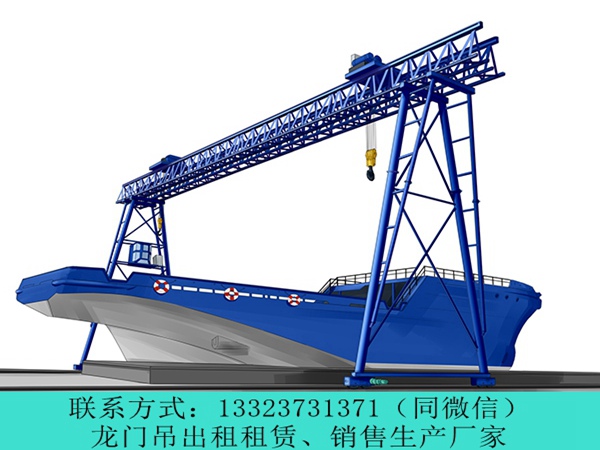

船塢龍門吊的工作原理

      江蘇無錫船廠龍門吊廠家13323731371擁有先進的生產設備和嚴格的質量控制體系，確保生產出的游艇搬運機質量可靠、性能穩定。在生產過程中，會對每一個環節進行嚴格的質量檢測，從原材料的采購到零部件的加工，再到整機的組裝和調試，都嚴格按照標準進行操作，保證產品符合相關的質量標準和客戶的要求。

      江蘇無錫船廠龍門吊生產廠家分享船塢龍門吊的工作原理

船塢龍門吊的工作原理核心是通過機械結構與電控系統協同，將電能轉化為機械能，實現重物（船體分段、設備、模塊等）的垂直起升、水平移動及精準對位，全程適配船塢高濕度、強風載、大跨度的特殊作業環境，確保重載下的穩定與安全。其工作原理可拆解為 “動力來源→核心機構動作→控制與安全保障” 三大核心環節，具體如下：

一、核心前提：結構基礎與受力邏輯

船塢龍門吊的工作依賴穩定的結構支撐，其受力邏輯是原理實現的前提：

主體結構由主梁（雙梁箱型為主，抗扭抗載）、支腿（加強型門架，支撐主梁并傳遞載荷）、運行臺車（含車輪組） 組成，支腿底部通過臺車與船塢兩側的專用軌道貼合，形成 “門架跨騎船塢” 的布局，跨度覆蓋船塢全寬（30-150m+）。

作業時，重物的重力通過起升機構傳遞至主梁，主梁將載荷均勻分配給兩側支腿，支腿再通過臺車傳遞到軌道和地基（船塢軌道地基需做加固處理，承受千噸級集中載荷），確保整體結構不發生變形或傾覆。

二、核心工作流程：從動力輸入到重物位移

船塢龍門吊的動作可分為 “垂直起升 / 下降”“水平移動（縱向 + 橫向）”“精準對位” 三個核心步驟，各步驟由不同機構協同完成，動力均來自電機驅動：

1. 動力來源：電能→機械能的轉化

船塢龍門吊通過滑觸線（或電纜卷筒） 從船廠高壓電網取電（常見 380V/10kV），電能輸送至控制柜后，分配給起升、運行、小車等各機構的電機（多為變頻電機，可精準調速）。

電機將電能轉化為旋轉機械能，再通過減速器、聯軸器等傳動部件，降低轉速、提升扭矩（滿足重載需求），驅動各執行機構動作。

2. 垂直起升 / 下降：重載的 “升降控制”

核心機構：起升機構（卷揚機 + 鋼絲繩 + 吊鉤組 + 滑輪組）

卷揚機（含卷筒、制動器）是核心：電機驅動卷筒旋轉，卷筒上纏繞的高強度鋼絲繩（船塢用鋼絲繩需耐腐蝕、抗疲勞，適配高鹽霧環境）通過定滑輪組（安裝在主梁下方）改變受力方向，再連接動滑輪組（與吊鉤組一體）。

受力放大原理：通過 “定滑輪 + 動滑輪” 的組合（滑輪組倍率常見 4-16 倍），放大卷揚機的牽引力，實現 “小電機驅動大重物”。例如：1000t 龍門吊的吊鉤組，通過 16 倍滑輪組，卷揚機只需提供約 62.5t 的牽引力即可吊起 1000t 重物。

動作控制：卷筒正轉→鋼絲繩放出→吊鉤下降；卷筒反轉→鋼絲繩收回→吊鉤起升。制動器（電磁制動 + 機械應急制動）實時鎖止，防止斷電或故障時重物墜落。

3. 水平移動：覆蓋船塢的 “二維走位”

船塢龍門吊需實現兩個方向的水平移動，分別由兩套獨立機構控制：

（1）橫向移動（沿主梁方向，覆蓋船塢寬度）

核心機構：小車運行機構（小車架 + 車輪組 + 驅動電機）

小車安裝在主梁的軌道上，電機驅動小車車輪旋轉，帶動起升機構（卷揚機 + 吊鉤）沿主梁橫向移動（速度 0.5-10m/min），可將重物從船塢一側轉運至另一側任意位置。

（2）縱向移動（沿船塢長度方向，覆蓋船塢全長）

核心機構：大車運行機構（支腿底部臺車 + 驅動電機 + 輪邊減速器）

兩側支腿的臺車均配備驅動電機，電機同步驅動車輪沿船塢軌道縱向運行（速度 5-30m/min），實現整臺龍門吊帶著重物沿船塢長度方向移動，適配船體分段合龍、長距離轉運需求。

4. 精準對位：船塢作業的 “核心要求”

船塢龍門吊需將分段、設備精準對接至船體預設位置（誤差要求 ±5mm），其精準控制依賴：

變頻調速系統：起升、橫向、縱向速度可無級調節（低速可達 0.1m/min），避免重載啟動 / 停止時的沖擊，實現 “平穩移動”。

同步控制系統：雙主梁、雙小車、雙側大車均配備同步控制模塊，通過編碼器檢測各機構運行速度 / 位移，實時修正偏差（例如：雙側大車速度差超過 0.1m/min 時，系統自動調整電機轉速，防止龍門吊跑偏）。

輔助定位裝置：大型船塢龍門吊會集成激光測距儀、視覺識別系統（拍攝船體對位標記）、GPS 定位，操作人員通過駕駛室顯示屏實時觀察對位情況，精準微調。

三、關鍵輔助系統：適配船塢環境的安全保障

船塢龍門吊的工作原理不僅包含 “位移實現”，還需通過輔助系統應對船塢特殊環境（高濕、高鹽霧、強風），確保作業安全，核心輔助系統的工作邏輯如下：

1. 抗風防滑系統

工作邏輯：船塢露天作業，強風易導致龍門吊移位（空車時風險更高）。系統通過風速傳感器實時檢測風速，當風速超過安全閾值（通常≥15m/s）時，自動報警并觸發 “防風夾軌器”“防風錨定裝置”：

夾軌器：通過液壓驅動，將臺車車輪與軌道夾緊，利用摩擦力阻止龍門吊移動；

錨定裝置：當風速≥25m/s（臺風級）時，龍門吊行駛至預設錨定坑位置，放下錨定銷插入坑內，將整臺設備固定在地基上，防止傾覆。

2. 防腐與密封系統

工作邏輯：船塢高鹽霧、高濕度易導致鋼結構銹蝕、電氣部件短路。鋼結構采用防腐涂層（氟碳漆 + 鋅層），電氣柜、電機采用 IP65 以上密封防護，電纜接頭做防水處理，避免水汽侵入；部分關鍵機構（如卷揚機）配備除濕裝置，保持內部干燥。

3. 安全保護系統（核心邏輯：“故障停機 + 應急避險”）

超載保護：起升機構配備重量傳感器（拉力傳感器），當重物重量超過額定載荷的 110% 時，系統自動切斷起升電機電源，制動器鎖死，防止過載損壞設備。

限位保護：起升、小車、大車均設機械限位（擋塊）和電氣限位（行程開關），當機構運行至極限位置時，自動停機，避免碰撞。

緊急制動：駕駛室、地面均設緊急停止按鈕，遇突發情況時，按下按鈕可瞬間切斷所有機構電源，所有制動器鎖死，實現緊急停機。

防傾翻保護：支腿底部配備傾斜傳感器，當龍門吊因地基沉降、偏載導致傾斜角度超過安全值（通常≥1°）時，系統自動報警并禁止移動，僅允許緩慢卸載。

四、簡化總結：船塢龍門吊的 “工作邏輯鏈”

電網取電→控制柜分配電能→電機驅動各機構（起升 / 小車 / 大車）→卷揚機 + 滑輪組實現重物升降→小車 + 大車實現水平二維移動→變頻 + 同步控制實現精準對位→抗風 / 防腐 / 安全系統保障作業穩定→最終完成船塢內分段吊運、合龍、設備安裝等核心任務。
